45MR-2404 Moxa Vietnam – Module Relay 4 Kênh Chính Hãng

1. Giới thiệu 45MR-2404 Moxa Vietnam

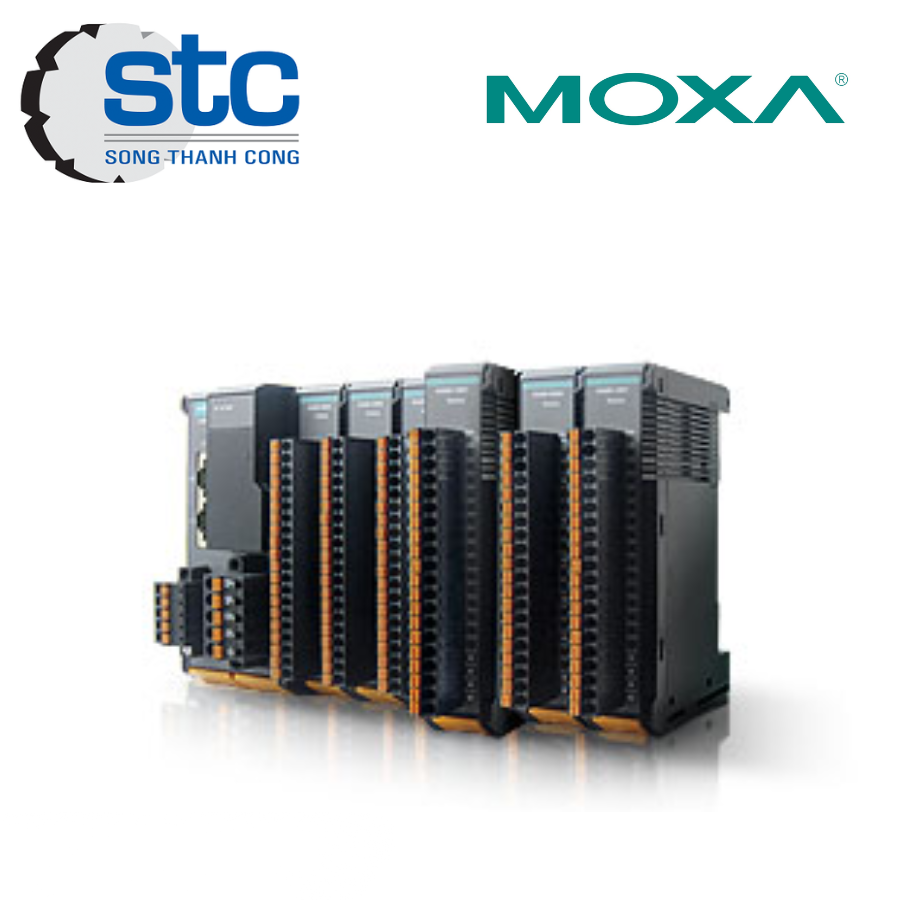

45MR-2404 Moxa Vietnam là module relay thuộc dòng ioThinx 4500 Series của Moxa. Thiết bị được thiết kế cho các hệ thống điều khiển và tự động hóa công nghiệp. Module cung cấp 4 kênh relay dạng Form A, thường mở. Thiết bị hỗ trợ đóng cắt tải điện thông qua ngõ ra relay. 45MR-2404 có thiết kế nhỏ gọn và hỗ trợ lắp đặt trên thanh DIN. Vỏ thiết bị được làm từ vật liệu nhựa chắc chắn. Module phù hợp với các hệ thống cần mở rộng ngõ ra điều khiển. Thiết bị cũng hỗ trợ khả năng cách ly lên đến 3 kVDC hoặc 2 kVrms. 45MR-2404 Moxa Vietnam là lựa chọn phù hợp cho nhiều ứng dụng tự động hóa.

2. Đặc trưng 45MR-2404 Moxa Vietnam

• 45MR-2404 Moxa Vietnam cung cấp 4 kênh relay output.

• Relay sử dụng kiểu tiếp điểm Form A, thường mở.

• Ngõ ra relay hoạt động ở chế độ DO.

• Hỗ trợ tải điện trở 2 A tại 30 VDC.

• Hỗ trợ tải điện trở 2 A tại 250 VAC.

• Thời gian đóng hoặc ngắt relay tối đa 10 ms.

• Điện trở tiếp điểm tối đa 100 mΩ.

• Độ bền cơ học đạt 5.000.000 lần hoạt động.

• Độ bền điện đạt 50.000 lần với tải điện trở 2 A.

• Hỗ trợ cách ly 3 kVDC hoặc 2 kVrms.

• Sử dụng đầu nối Spring-type Euroblock terminal.

• Thiết kế hỗ trợ lắp đặt trực tiếp trên thanh DIN.

• Thiết bị hỗ trợ môi trường công nghiệp với độ ẩm 5 đến 95%.

• Sản phẩm đạt các tiêu chuẩn EMC và EMS công nghiệp.

• Hỗ trợ chứng nhận ATEX Class I Division 2.

3. Thông số kỹ thuật 45MR-2404 Moxa Vietnam

• Model: 45MR-2404.

• Dòng sản phẩm: ioThinx 4500 Series.

• Số kênh relay: 4.

• Loại relay: Form A, N.O. power relay.

• Chế độ I/O: DO.

• Dòng tiếp điểm: 2 A tại 30 VDC.

• Dòng tiếp điểm: 2 A tại 250 VAC.

• Thời gian On/Off: tối đa 10 ms.

• Điện trở cách điện: tối thiểu 1000 MΩ tại 500 VDC.

• Nguồn hệ thống: 44 mA tại 3.3 VDC.

• Nguồn trường: 31.2 mA tại 12 VDC.

• Nguồn trường: 24.7 mA tại 24 VDC.

• Kích thước: 19.5 x 99 x 60.5 mm.

• Trọng lượng: 88.4 g.

• Kiểu lắp đặt: DIN-rail mounting.

• Loại vỏ: Plastic.

• Nhiệt độ hoạt động: -20 đến 60°C.

• Nhiệt độ lưu trữ: -40 đến 85°C.

• Độ cao hoạt động: lên đến 4000 m.

• Đấu dây: 18 AWG.

• Chiều dài tuốt dây: 9 đến 10 mm.

4. Ứng dụng 45MR-2404 Moxa Vietnam

• 45MR-2404 Moxa Vietnam dùng trong hệ thống tự động hóa công nghiệp.

• Thiết bị phù hợp để điều khiển các tải điện bằng relay.

• Có thể sử dụng trong tủ điều khiển và tủ điện công nghiệp.

• Phù hợp với các hệ thống điều khiển máy móc tự động.

• Dùng để mở rộng ngõ ra relay cho hệ thống ioThinx.

• Có thể ứng dụng trong hệ thống giám sát và điều khiển thiết bị.

• Phù hợp với các hệ thống điều khiển phân tán.

• Có thể sử dụng trong dây chuyền sản xuất công nghiệp.

• Thích hợp cho các ứng dụng cần thiết bị lắp đặt trên thanh DIN.
