SA57/T D16 DRN80M4 SEW Vietnam
Xuất sứ: EU
Nhà cung cấp: STC
Hãng sản xuất: SEW
Ứng dụng sản phẩm: : [Sắt thép công nghiệp nặng, Xi măng, Thực phẩm - Điện lực, Dầu Khí, NLMT, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm tra/kiểm soát an ninh…]
Mr HuySA57/T D16 DRN80M4 SEW Vietnam
1. Giới thiệu

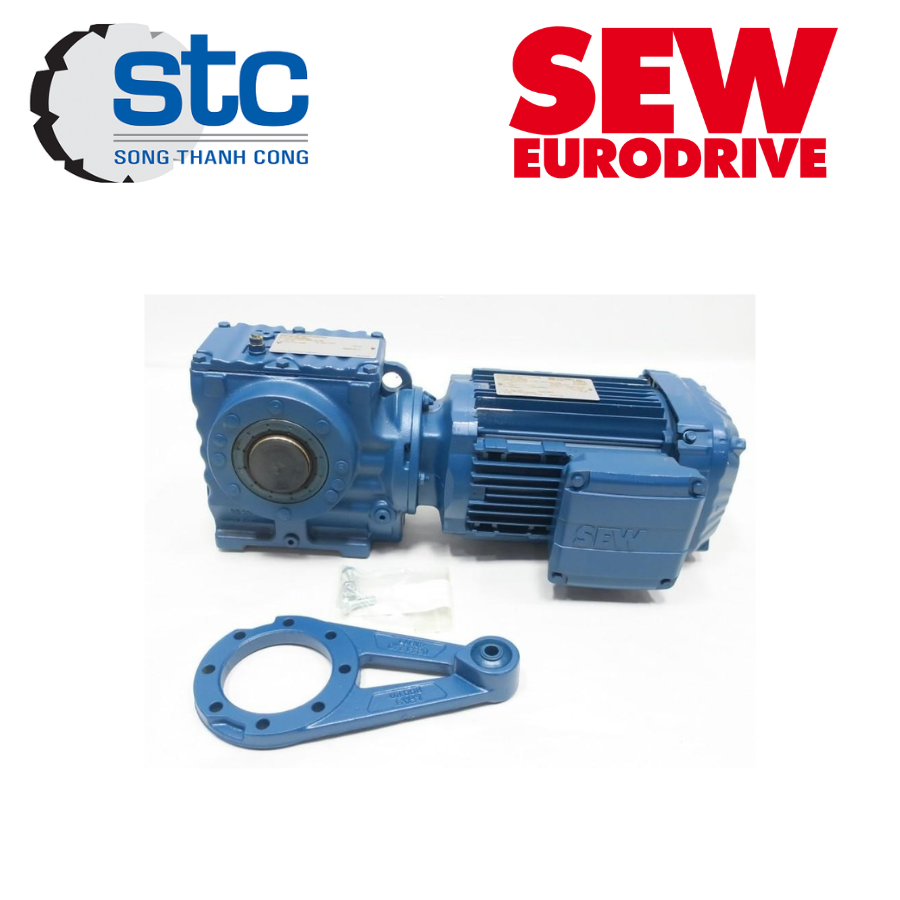

- SEW-EURODRIVE SA57/T D16 DRN80M4 là motor giảm tốc công nghiệp.
- Sản phẩm thuộc dòng helical worm gearmotor của SEW.
- Thiết bị dùng trong hệ thống truyền động tự động.
- Motor hoạt động ổn định và tiết kiệm năng lượng.
- Thiết kế chắc chắn giúp tăng tuổi thọ vận hành.
- Sản phẩm phù hợp nhiều ứng dụng công nghiệp.
- Hệ truyền động có độ chính xác và độ bền cao.
2. Đặc trưng
- Thiết kế hộp số helical worm nhỏ gọn.
- Khả năng truyền động ổn định và êm ái.
- Hiệu suất vận hành cao.
- Độ rung và tiếng ồn thấp.
- Motor đạt tiêu chuẩn hiệu suất IE3.
- Hỗ trợ lắp đặt nhiều vị trí khác nhau.
- Độ bền cơ học cao trong môi trường công nghiệp.
- Dễ dàng bảo trì và thay thế linh kiện.
- Khả năng chịu tải tốt.
- Tiết kiệm điện năng khi vận hành liên tục.
3. Thông số kỹ thuật
- Model: SA57/T D16 DRN80M4.
- Thương hiệu: SEW-EURODRIVE.
- Loại thiết bị: Motor giảm tốc công nghiệp.
- Công suất motor: 0.75 kW.
- Điện áp hoạt động: 230/460V.
- Tần số hoạt động: 60Hz.
- Tốc độ motor: 1751 rpm.
- Tỷ số truyền: 71.75.
- Mô-men xoắn đầu ra: 245 Nm.
- Cấp bảo vệ: IP54.
- Chuẩn hiệu suất: IE3.
- Kiểu lắp đặt: Hollow shaft.
4. Ứng dụng
- Hệ thống băng tải công nghiệp.
- Dây chuyền sản xuất tự động.
- Nhà máy thực phẩm và đồ uống.
- Hệ thống xử lý vật liệu.
- Ngành cơ khí chế tạo máy.
- Hệ thống truyền động nhà máy.
- Ứng dụng trong ngành bao bì.
- Nhà máy xi măng và khai khoáng.
- Hệ thống nâng hạ công nghiệp.
- Dây chuyền sản xuất hiện đại.
1 100% Italy Origin
SIRCA Vietnam
Model: AP03DA0BH2BIS Actuator
1 100% EU/China Origin
Siemens Vietnam
Model: 6ES7414-4HM14-0AB0
SIMATIC S7-400H, CPU
1 100% Germany Origin
IMI Herion Vietnam
Model: 9713545205100000
97105 series Inline solenoid valve, 1/4 NPT, 3/2, NC, solenoid pilot / spring return
1 100% EU Origin
Saia Burgess Controls Vietnam
Model: KOL360H7MRVPN00
Electronic time relay
No. 9600042
1 100% Korea Origin
Kyungjin Blower Vietnam
Code: AC-150B
Description: CROSS FLOW COOLING FANS
208v-230v/50/60hz/1phase
1 100% EU Origin
SEW Vietnam
Replacement Model: SA57/T D16 DRN80M4
Helical-worm gearmotors S..DRN.. (IE3)
*Replacement for SA52/T D16 DT80N4 30.0110790301.0001.00, but with current motor
and gearbox generation.
Please note that the motors may differ in size (length, diameter, terminal box position) and technical data.
Therefore, please check the technical
data and dimension sheets.As same as:
Product data
Speed [r/min]: 1440 / 12 - 61
Total ratio [i]: 29,00 / finite
No. of teeth nom./denominator: 29/1
Output torque [Nm]: 150 / 83
Mounting position: M4B
Term.box.pos.[°] / cable entry: 0 (R) / normal
Oil manufacturer designation: SEW GearOil Base 680 S E1
Lubricant / -volume [l]: CLP 680 Miner.Oil / 1,45
Paint coat: Top coat RAL7031 (blue
gray)
Gear unit: SA57/T
Hollow shaft: 30mm
Design: Hollow shaft
Safety cover: None
Add. feature gen. information: Torque arm with fastening parts
Breather variant: Standard
Delivery state: Breather valve mounted in flange
Screw plug bore dimens. sheet: 27001__97
Gear unit: D16
Ratio range [1: ] : 5
Position remote contr. [°]: 270
Documentation no. A: 19368402
Parts list: 152520793 / 15321386
Motor: DRN80M4
Motor power [kW]: 0,75
Motor frequency [Hz]: 50
Cyclic duration factor S1-S10: S1
Motor voltage [V] / conn. type: 220/380 delta/star
Nominal current [A]: 3,20 / 1,84
cos phi: 0,74
Wiring diagram: R13 / 680010506
Thermal cl.[°C]/Enclosure[IP]: 155(F) / 55
International efficiency class: IE3
Efficiency
at 50/75/100% Pn [%]: 80,7 / 82,9 / 82,9
CE mark: Yes
Fan guard: Metal fan guard
Terminal box: Ter
