BNA-CMB01000120-0100300D0860DZZS KSR Kuebler Vietnam

1. Giới thiệu

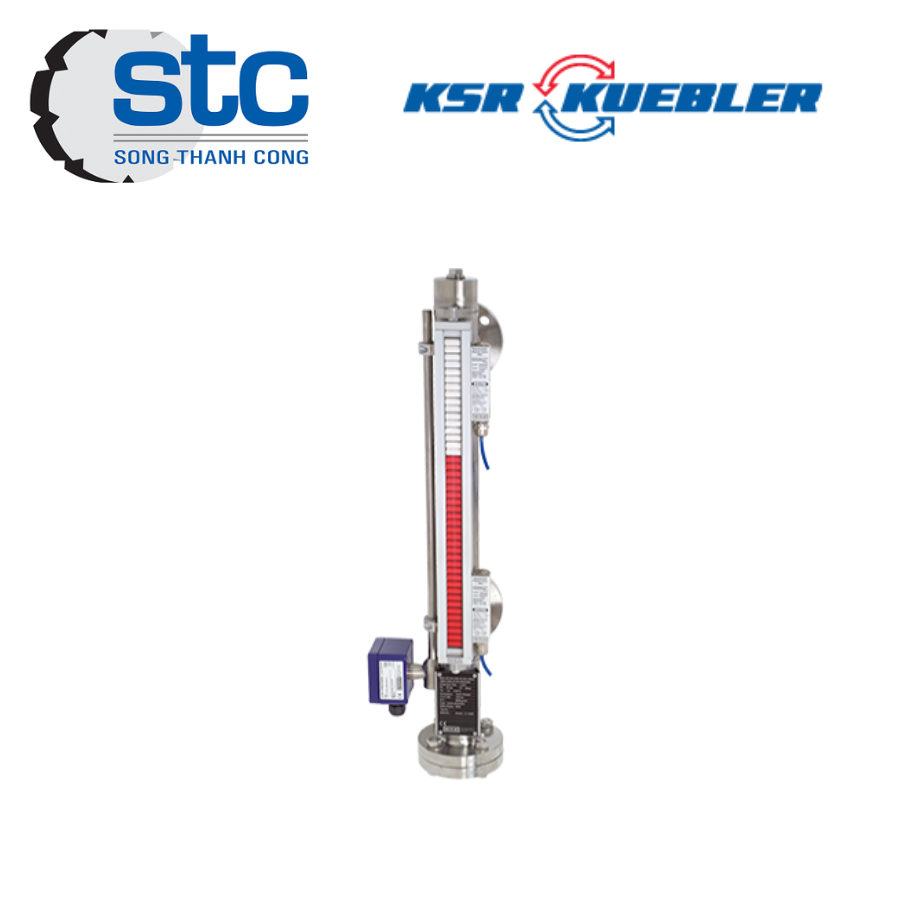

BNA-CMB01000120-0100300D0860DZZS là thiết bị đo mức chất lỏng của KSR Kuebler.
Sản phẩm thuộc dòng BNA bypass level indicator nổi tiếng của hãng.
Thiết bị hiển thị mức chất lỏng liên tục mà không cần nguồn điện ngoài.
Công nghệ từ tính giúp quan sát mức chất lỏng rõ ràng và ổn định.
Thiết bị phù hợp cho môi trường công nghiệp khắc nghiệt.
KSR Kuebler thuộc tập đoàn WIKA chuyên về thiết bị đo lường công nghiệp.
Sản phẩm được ứng dụng rộng trong dầu khí và hóa chất.

2. Đặc trưng

• Hiển thị mức chất lỏng bằng cơ cấu từ tính.
• Hoạt động không cần cấp nguồn điện ngoài.
• Thiết kế bypass giúp đo liên tục và ổn định.
• Tích hợp con lăn đỏ trắng dễ quan sát.
• Hỗ trợ lắp thêm cảm biến mức và công tắc từ.
• Chống rung tốt trong môi trường công nghiệp.
• Hỗ trợ nhiều kiểu kết nối quá trình khác nhau.
• Có tùy chọn chống cháy nổ ATEX.
• Tương thích nhiều loại chất lỏng công nghiệp.
• Vật liệu chế tạo chống ăn mòn hiệu quả.

3. Thông số kỹ thuật

• Model: BNA-CMB01000120-0100300D0860DZZS.
• Dòng sản phẩm: BNA Magnetic Level Indicator.
• Nguyên lý hoạt động: Từ tính bypass chamber.
• Nhiệt độ làm việc: -196 °C đến 450 °C.
• Áp suất làm việc: Chân không đến 400 bar.
• Mật độ chất lỏng tối thiểu: ≥ 340 kg/m³.
• Kết nối quá trình: Ren, hàn hoặc mặt bích.
• Tùy chọn tín hiệu ngõ ra: 4…20 mA.
• Có thể tích hợp magnetic switch.
• Hỗ trợ vật liệu inox và hợp kim đặc biệt.

4. Ứng dụng

• Đo mức chất lỏng trong bồn chứa công nghiệp.
• Ứng dụng trong ngành dầu khí và hóa chất.
• Sử dụng cho nhà máy năng lượng và nhiệt điện.
• Giám sát mức chất lỏng trong ngành thực phẩm.
• Ứng dụng trong hệ thống xử lý nước.
• Theo dõi mức chất lỏng trong dược phẩm.
• Dùng cho tàu biển và hệ thống offshore.
• Kết hợp với PLC và hệ thống SCADA.
• Phù hợp cho môi trường áp suất cao
