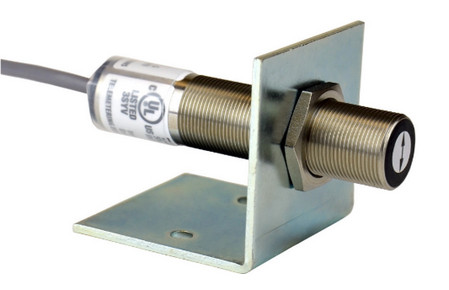

ST420 là một cảm biến / máy phát tốc độ trục đầu ra tương tự.
Nó phát hiện từ tính các xung từ một mục tiêu xung được gắn trên trục quay (đĩa hoặc bọc) và tạo ra một
tín hiệu tương tự 4-20mA mượt mà, liên tục theo tỷ lệ trực tiếp với tần số xung(tốc độ trục quay).
ST420 kết hợp một bộ phát hiện xung từ, xử lý tín hiệu và mạch 4-20mA có dây 2 dây vào vỏ cảm biến M18x1 bằng thép không gỉ.
Sơ đồ đấu dây :
  • Entity Parameters Vmax 30 Vdc
  • Imax 100mA
  • Pmax 0.75 W
  • Ci 0.28 uF
  • Li 0 uH
Sơ đồ đấu dây :
Model
Part Number


ST420-L 2 - 200 RPM, 8 PPR
800-001600

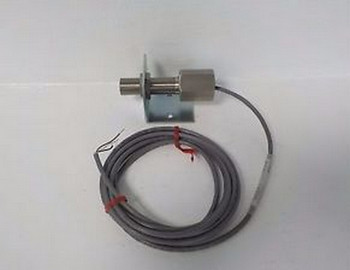

ST420-H 2 - 2000 RPM, 8 PPR
800-001601


ST420-C-0019 0.2 - 200 RPM, 8 PPR
800-001620


ST420-C-0020 0.2 - 2000 RPM, 8 PPR
800-001621


ST420-DI-L 2 - 200 RPM, 8 PPR
800-001900


ST420-DI-H 2 - 2000 RPM, 8 PPR
800-001901


ST420-DI-C-0019 0.2 - 200 RPM, 8 PPR
800-001920


ST420-DI-C-0020 0.2 - 2000 RPM, 8 PPR
800-001921


ST420-LT-L 2 - 200 RPM, 8 PPR
800-004100


ST420-LT-H 2 - 2000 RPM, 8PPR
800-004101


ST420-LT-C-0019 0.2 - 200 RPM, 8 PPR
800-004120


ST420-LT-C-0020 0.2 - 2000 RPM, 8 PPR
800-004121


ST420          Shaft Speed Sensors
