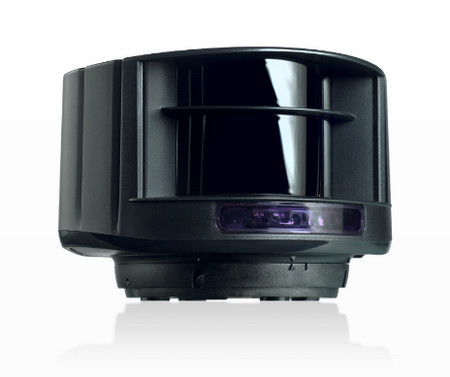

LZR®-RS300 là giải pháp an toàn dựa trên LASER bao phủ đầy đủ tất cả các cửa ra vào của tàu trong 2 hoặc 3 kích thước. Nó là một bổ sung hoàn hảo cho các cạnh tiếp xúc và một giải pháp thay thế thuận tiện cho lưới ánh sáng và cảm biến hồng ngoại tiêu chuẩn. Nhờ phạm vi phát hiện 5 m x 5 m, cảm biến bao gồm các ứng dụng có cửa lá đơn hoặc đôi. LZR®-RS300 tuân thủ các tiêu chuẩn đường sắt.

Technology:

laser scanner, time-of-flight measurement



Detection mode:

motion and presence



Detection range:

5 m x 5 m @ 2% remission factor



Remission factor:

> 2 %



Angular resolution:

0,3516 °



Min. detected object size (typ.):

2,1 cm @ 3 m ; 3,5 cm @ 5 m (in proportion to object distance)



Emission characteristics:



IR laser:

wavelength 905 nm; max. output pulse power 75 W (CLASS 1)



Red visible laser:

wavelength 650 nm; max. output CW power 3 mW (CLASS 3R)



Supply voltage:

10-35 V DC @ sensor side



Power consumption:

< 5 W



Peak current at power-on:

1.8 A (max. 80 ms @ 35 V)



Cable length:

2 m



Response time:

typ 20 ms; max. 80 ms



Output:

2 electronic relays (galvanic isolated - polarity free)



Max. switching voltage:

35 V DC / 24 V AC



Max. switching current:

80 mA (resistive)



Switching time:

tON=5 ms; tOFF=5 ms



Output resistance:

typ 30 Ω



Voltage drop on output:

< 0.7 V @ 20 mA



Leakage current:

< 10 μA



Input:

2 optocouplers (galvanic isolated - polarity free)



Max. contact voltage:

30 V DC (over-voltage protected)



Voltage threshold:

Log. H: >8 V DC; Log. L: <3 V DC



Response time monitoring input:

< 5 ms



LED-signal:

1 blue LED: power-on status
1 orange LED: error status
2 bi-coloured LEDs: detection/output status (green: no detection; red: detection)



Dimensions:

125 mm (D) x 93 mm (W) x 70 mm (H) (mounting bracket + 14 mm)



Weight:

310 g (mounting bracket: + 60 g)



Material:

PC/ASA



Colour:

black



Mounting angles on bracket:

-45 °, 0 °, 45 °



Rotation angles on bracket:

-5 ° to +5 ° (lockable)



Tilt angles on bracket:

-3 ° to +3 °



Protection degree:

IP65



Temperature range:

-30 °C to +60 °C if powered; -10 °C to +60 °C unpowered



Humidity:

0-95 % non-condensing



Vibrations:

< 2 G



Pollution on front screens:

max. 30 %; homogenous



Expected lifetime:

20 years



Norm conformity:

EN 50155:2007; EN 60529:2001; IEC 60825-1:2007; EN 60950-1:2005;
EN 61000-6-2:2005; EN 61000-6-3:2006;
IEC 61496-1:2009; EN 61496-3:2008 ESPE Type 2;
EN 62061:2005 SIL 2
