Sơ đồ cấu tạo :



  • 1 / Công nghệ cảm biến kép ™

Để đạt được độ phân giải 0,1%, hai độc lập

cảm biến vị trí được sử dụng để loại bỏ phản ứng dữ dội và quán tính

hiệu ứng trong thiết bị. Các cảm biến là từ tính quay 12 bit

bộ mã hóa, một trên đầu ra động cơ và cái khác gần

trục đầu ra của bộ truyền động.

  • 2 / Giao diện người dùng

Giao diện cấu hình người dùng chính là thông qua Bluetooth

kích hoạt PDA (không được cung cấp) được tải với có thể tải xuống miễn phí

Phần mềm Rotork Enlight. Ngoài ra, mỗi bộ truyền động có một đèn LED trạng thái ba màu nằm ở trên cùng của bộ chọn xoay.

  • 3 / Dự trữ Powerpack / Cấp điện

Được kết hợp trong mỗi bộ truyền động AC là nguồn điện chế độ chuyển đổi

cung cấp, có thể chấp nhận một loạt các điện áp đầu vào từ

100 Lời240 VAC 50/60 Hz. Một nguồn cung cấp 24 VDC tùy chọn có thể là

phục vụ cho. Đối với hành động thất bại đối với việc mất nguồn cung,

CVA có thể được trang bị một gói năng lượng dự trữ tùy chọn, trong đó

bao gồm ‘siêu tụ điện. Powerpack dự trữ sẽ

cho phép bộ truyền động di chuyển đến vị trí được xác định trước

mất điện.

  • 4 / Động cơ không chổi than DC

CVA sử dụng hiệu quả cao, đánh giá liên tục, không chổi than

Động cơ DC. Điều này cho phép bảo trì hoạt động miễn phí ngay cả với

nhiệm vụ điều chế liên tục không hạn chế



  • 5 / Lái xe tay

Cơ chế điều khiển tay tùy chọn có thể được cung cấp với cả hai

bộ truyền động tuyến tính và tứ quý để cho phép vận hành thủ công

của van.

  • 6 / Terminal Bung - Niêm phong kép

Khoang thiết bị đầu cuối được niêm phong hai đầu cung cấp một

giao diện dây nhỏ gọn cho nguồn điện, điều khiển và phản hồi

chỉ định. Bốn mục ống dẫn được cung cấp theo tiêu chuẩn với

điểm kết nối trái đất bên trong và bên ngoài. Điều khiển và

mạch chỉ thị có thể được cung cấp chứng nhận cho nhóm IS IS. Nhân đôi là quan trọng vì khoang thiết bị đầu cuối là

tách biệt bởi một con dấu kín nước từ phần còn lại của bộ truyền động.

Ngay cả khi nắp bị tắt trong khi cài đặt hoặc ống dẫn

Các mục cho các tuyến cáp không được niêm phong đúng cách, bộ truyền động

vẫn được bảo vệ đầy đủ.

  • 7 / Thiết bị truyền động

Đơn giản nhưng bền hiệu quả ổ đĩa thúc đẩy,

bôi trơn cho cuộc sống với độ tin cậy cao đã được chứng minh.

  • 8 / Cơ chế chống lùi

Bản dựng tiêu chuẩn CVA có khả năng chống lại mọi sự trở lại

lái xe từ van lên đến 125% lực định mức. Dành cho

các ứng dụng mất điện đòi hỏi phải tăng

Khả năng của fail-in-vị trí, một khóa điện từ tùy chọn

cơ chế có sẵn.

  • 9 / Ổ đĩa đầu ra

Đối với CVQ, cơ sở phù hợp với MSS SP-101 hoặc ISO 5211.

CVL có thể được điều chỉnh cho phù hợp với các van riêng lẻ.

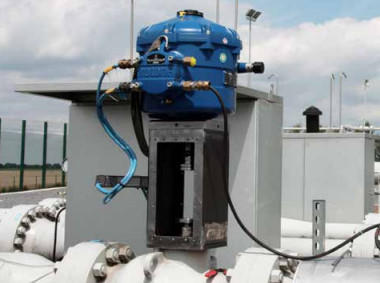

                                                            Hình Ảnh thực tế

Sản Phẩm tương tự :

Model CVL-500 CVL-1000 CVL-1500 CVL-5000 CVQ-1200 CVQ-2400
