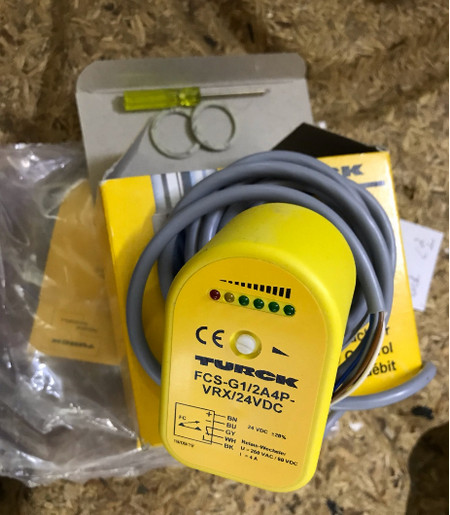

Rơ le lưu lượng FCT-G1/2A4P-VRX/24VDC





Thông số kỹ thuật Turck FCT-G1/2A4P-VRX/24VDC:







-          Cảm biến lưu lượng cho phương tiện truyền thông chất lỏng

-           Nguyên tắc đo nhiệt lượng

-           Điều chỉnh qua chiết áp

-          Dải đèn LED

-          DC 5 dây, 19,2 Ngày 28,8 VDC

-          Tiếp điểm thay đổi, đầu ra rơle

-          Thiết bị cáp

Order number: 6870096



Sơ đồ đấu Dây :



Thông số cơ bản :

-          Điều kiện lắp đặt : Cảm biến ngâm

-          Phạm vi hoạt động của nước 1 - 150 cm / s

-          Phạm vi hoạt động của dầu 3io 300 cm / s

-          Kiểu thời gian chờ. 8 giây (2 trục 15 giây)

-          Kiểu thời gian bật. 2 giây (1 Lọ 15 s)

-          Kiểu tắt thời gian. 2 giây (1 Lọ 15 s)

-          Nhiệt độ nhảy, thời gian đáp ứng tối đa. 12 giây

-          Độ dốc nhiệt độ ð 250 K / phút

-          Nhiệt độ trung bình -20, + 80 ° C

-          Điện áp hoạt động 19.2, 28.8 VDC

-          Tiêu thụ hiện tại 80 mA

-          Chức năng đầu ra Đầu ra rơle, tiếp điểm bổ sung

-          Xếp hạng hoạt động hiện tại 4 A

-          Bảo vệ ngắn mạch

-          Bảo vệ phân cực ngược có

-          Điện áp xoay chiều 250 VAC

-          Điện áp chuyển mạch DC 60 VDC

-          Tối đa Công suất chuyển mạch AC 1000 VA

-          Tối đa Công suất chuyển đổi DC 60 W

Lớp bảo vệ IP68

EAN

4047101171969

eCl@ss-Code (V5.1.4):

27273190 -/- Flow meter (not classified)

Customs tariff number

90261021

Country of origin

DE

Weight

528 g

Application

Flow monitoring

Sensor type

Compact sensor (incl. evaluation electronics)

Mounting conditions

Immersion sensor

Medium

liquids

Process connection

G ½”

Operating voltage

DC

Switching element function

Complementary contact

Output function

Relay output

Electrical connection

Cable

Sensor material

Stainless steel

Housing material

Plastic

Operating principle

Calorimetric



Code Tham khảo :







FCT-G1/2A4P-VRX/24VDC
FCT-G1/2A4P-VRX/230VAC
FCT-G1/2A4P-VRX/24VDC
FCT-G1/2A4P-VRX/230VAC
FCT-G1/2A4-NA-H1141
FCT-G1/2A4P-AN8X-H1141
FCT-G1/2A4P-AP8X-H1141
FCT-G1/2A4P-VRX/230VAC
FCT-G1/2A4P-VRX/24VDC
FCS-G1/2A4P-VRX/24VDC
FCS-G1/2A4P-VRX/230VAC
FCS-G1/2A4P-VRX/24VDC
FCS-G1/2A4P-VRX/230VAC
FCT-G1/2A4-NA-H1141
FCT-G1/2A4P-AN8X-H1141
FCT-G1/2A4P-AP8X-H1141
FCT-G1/2A4P-VRX/230VAC
FCT-G1/2A4P-VRX/24VDC
FCS-G1/2A4P-VRX/24VDC
FCS-G1/2A4P-VRX/230VAC
FCS-G1/2A4P-VRX/24VDC
FCS-G1/2A4P-VRX/230VAC
