Tổng Quan:

Các hệ số áp suất phục vụ để cung cấp một áp lực trong sử dụng lớn hơn có sẵn tại đầu vào, tại các chi phí của một sự mất mát của dòng chảy (như thể hiện bởi phương trình nhà nước của các khí hoàn hảo pV = nRT).

Nguyên lý

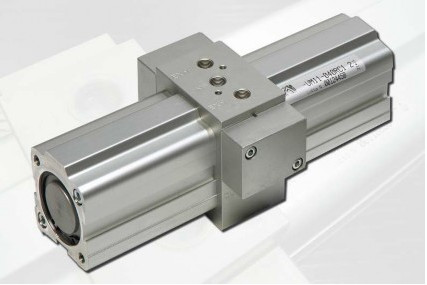

Về mặt cơ học, hệ số nhân bao gồm hai piston kết nối luân phiên nén không khí vào. Các piston được điều khiển bởi một van 5/2, lần lượt được điều khiển bởi hai công tắc giới hạn khí nén. Hệ số áp suất
bắt đầu tự động ngay sau khi áp suất đầu vào được áp dụng và hoạt động cho đến khi áp suất đầu ra đạt gấp đôi áp suất đầu vào.
Áp suất đầu ra có thể được điều chỉnh thông qua bộ điều chỉnh áp suất đầu vào. Khi nó không được chọn
đầu ra không khí, hệ số dừng tự động ngay sau khi đạt tới áp suất nhân lên. Sự hiện diện của các van không quay trở lại tích hợp cho phép duy trì áp suất nhân lên ngay cả khi không có áp lực đầu vào.

Key to coding

Guy Bore Compression ratio
-UM11- (normal) 040 RC1.2
-UM21- (with gearbox) 063 RC1.3 (Ø40 / Ø63)
  100 RC1.4 (Ø40 / Ø63)

Technical data

Bore (mm): Ø40 Ø63 Ø100
Connections: G1 / 8 " G3 / 8 " G1 / 2 "
Pressure (bar): 2.5 ÷ 10 2.5 ÷ 10 2.5 ÷ 10
Ø nom. (Mm): 5 7 12
Weight kg): 1.6 2.8 9.7



Các model tương tự :

  • UM11-040RC1.2; -UM21-040RC1.2

  • UM11-063RC1.2; -UM21-063RC1.2

  • UM11-100RC1.2; -UM21-100RC1.2

  • UM11-040RC1.3; -UM21-040RC1.3

  • UM11-063RC1.3; -UM21-063RC1.3

  • UM11-040RC1.4; -UM21-040RC1.4

  • UM11-063RC1.4; -UM21-063RC1.4
