Lợi ích

  • Đo khoảng cách trên bề mặt nóng
  • Đo ngoài trời trong điều kiện ánh sáng mạnh
  • Phạm vi đo rộng & độ chính xác milimet
  • Chùm tia nhìn thấy (màu đỏ)
  • Giao diện chuẩn công nghiệp
  • Đầu ra dữ liệu số & analog, chức năng kích hoạt
  • Điều khiển thiết bị thông qua màn hình OLED và các phím cảm ứng

Các ứng dụng

  • Đo khoảng cách không tiếp xúc & - theo dõi
  • Công nghiệp thép và nhà máy cán
  • Định vị: hệ thống vận chuyển, xử lý và vận chuyển
  • Đo lường mức độ lấp đầy, độ dày và chiều dài đối tượng
  • Tự động hóa công nghiệp và kiểm soát quá trình

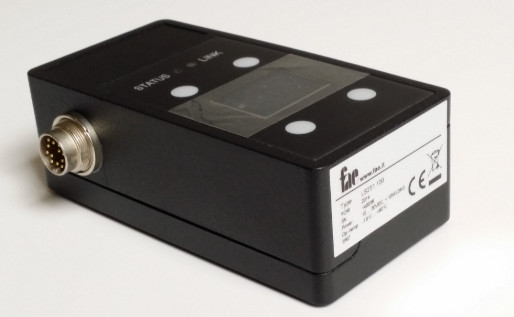

TYPE

LS251

Measuring range

0.1 m ... 500 m

Typical measuring range
on target boards
on natural surfaces 1


500 m
100 m

Measuring accuracy (1σ)

± 1 mm

Measured value resolution

0.1 mm

Maximum measuring frequency

100 Hz

Laser classification

Laser Class 2, EN 60825-1:2007

Wavelength

635 nm (red)

Laser divergence

< 0.35 mrad

Interface options

RS-232, RS-422, RS-485, SSI (50 kHz ... 1 MHz), Profibus D-V0 Slave, 9.6 kBaud ... 12 MBaud, IEC 61158, IEC 61784

Switching output

3× “high side“, up to 0.2 A

Analog output

4 mA ... 20 mA

Trigger

1× trigger in/out, 3 VDC ... 30 VDC

Connectors

standard: 1× 12-pole M16 I optional: 1× 8-pole M12, 2× 5-pole M12

Display and controls

2 status LEDs I OLED dot-matrix display I 4 touch keys

Power supply

10 VDC ... 30 VDC

Power consumption (max.)

< 5 W I < 15 W (in heating mode, 24 V)

Operating temperature

-40 °C ... +60 °C

Humidity

15% ... 90%, not condensing

Protection class

IP 67

EMC

EN 61326-1

Dimensions

120 mm × 76.5 mm × 40 mm (L×W×H, including connectors)

Weight

approx. 700 g (depending on device configuration)
