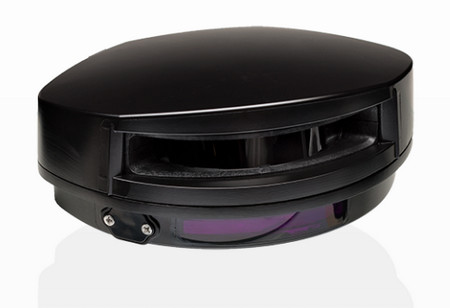

LZR-FLATSCAN RS305 là một giải pháp thám tử dựa trên LAZER, được thiết kế để giám sát và bảo vệ khu vực nguy hiểm giữa cánh cửa màn hình nền tảng và cánh cửa xe lửa. Nó cung cấp một giải pháp rất nhỏ gọn và mỏng cho ứng dụng PSD với không gian hạn chế.

Technology:

LASER scanner, time-of-flight measurement



Detection mode:

Presence



Max. detection range:

Max 5.5*5.5 m (4m@5%reflectivity)



Opening angle:

90°



Angular resolution:

0.23°



Testbody:

700 mm × 300 mm × 200 mm



Emission characteristics:

Wavelength 905 nm; max. output pulse power 25 W (CLA SS 1)
Wavelength 650 nm; max. output CW power 3mW (CLA SS 3R) Visible spot



Supply voltage:

12 - 24 V DC ± 15 %



Power consumptionx:

≤ 2.3W; peak current: 1A



Response time:

Max. 50 ms (output activation delay)



Output:

1 electronic relay (galvanic isolation - polarity free)
Max. switching voltage: 42V AC/DC
Max. switching current: 100 mA
1 Relay (free of potential contact)
Max contact voltage: 42VAC/DC
Max contact voltage: 42VAC/DC
Max contact voltage: 42VAC/DC
Max contact current: 1.2 A(resistive)
Max switching power: 30W(DC)/60VA(AC)



LED-signals:

1 tri-colored LED: detection/output status



Dimensions:

124 mm (L) × 90 mm (H) × 50 mm (D) (without bracket )



Color:

black



Tilt angles:

±3° ( With bracket )



Protection degree:

IP66 (EN 60529)



Temperature range:

-30°C to +60°C if powered



Humidity:

0-95 % non-condensing



Remission factor:

> 2%



Vibrations:

< 2 G



Norm conformity:

IEC 60825-1; EN 60950-1; EN 61000-6-2;
EN 61000-6-3; EN 60529:2001
