Tính năng và lợi ích Video_Always_On_Whitepaper

Lên đến 48 cổng Gigabit Ethernet cộng với 4 cổng Ethernet 10G

Lên đến 52 kết nối cáp quang (khe cắm SFP)

Lên tới 48 cổng PoE + với nguồn cấp điện bên ngoài (với mô-đun IM-G7000A-4PoE)

Không quạt, -10 đến 60 ° C

Thiết kế mô-đun cho sự linh hoạt tối đa và mở rộng trong tương lai rắc rối

Giao diện trao đổi nóng và các môđun nguồn cho hoạt động liên tục

Turbo Ring và Turbo Chain (thời gian khôi phục <50 ms @ 250 công tắc), RSTP / STP và MSTP để dự phòng mạng

Ngõ vào nguồn dự phòng bị cô lập với phạm vi cung cấp điện 110/220 VAC phổ dụng

Hỗ trợ MXstudio để quản lý mạng công nghiệp dễ dàng, trực quan hóa

V-ON ™ đảm bảo dữ liệu multicast ở mức mili giây và khôi phục mạng video.

Các tính năng của phần mềm :

Quản lý IPv4, SNMP v1 / v2c / v3, LLDP, Cổng Gương, DDM, RMON, Máy chủ DHCP / Máy khách, Tùy chọn DHCP 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, Thông báo SNMP, Kiểm soát luồng, Trở lại áp lực Flow Control

Lọc VLAN 802.1Q, Q-in-Q VLAN, GVRP, IGMP v1 / v2 / v3, GMRP

Các giao thức dự phòng STP, RSTP, MSTP, Turbo Ring v1 / v2, Turbo Chain, Liên kết tập hợp

Bảo mật RADIUS, TACACS +, SSL, SSH, Bảo vệ Bão phát sóng, Khóa cổng, Danh sách điều khiển truy cập (chỉ dòng ICS-G7800A)

Định tuyến tĩnh định tuyến, RIPV1 / V2, OSPF (dòng ICS-G7800A)

Định tuyến đa hướng DVMRP, PIM-DM, PIM-SM, PIM-SSM (chuỗi ICS-G7800A)

Quản lý thời gian SNTP, Máy chủ NTP / Máy khách, IEEE 1588v2 PTP (dựa trên phần mềm)

Các giao thức công nghiệp EtherNet / IP, Modbus / TCP

MIB MIB-II, MIB giống như Ethernet, MIB P-BRIDGE, MIB Q-BRIDGE, MIB cầu, RSTP MIB, Nhóm MON RMON 1, 2, 3, 9

Định tuyến dự phòng VRRP (dòng ICS-G7800A)

• Chuyển thuộc tính

Hàng đợi ưu tiên 8

Tối đa Số VLAN 256

Phạm vi VLAN ID VID 1 đến 4094

Nhóm IGMP 4096

Kích thước bảng MAC 16 K

Kích thước bộ đệm gói 12 Mbit

Kích thước DRAM 128 MB

Kích thước Flash 16 MB

Kích thước khung hình khổng lồ 9,6 KB

• Giao diện

Các khe cắm Gigabit Ethernet 12 cho các mô-đun giao diện 4 cổng

• 10/100 / 1000BaseT (X) hoặc

• PoE + 10/100 / 1000BaseT (X) hoặc

• Các khe 100 / 1000BaseSFP

Lưu ý: Xem biểu dữ liệu IM-G7000A cho thông tin sản phẩm mô-đun Gigabit Ethernet.

10 khe Gigabit Ethernet 2 hoặc 4 10GbE SFP + (chỉ ICS-G7750A và ICS-G7752A)

Bàn điều khiển nối tiếp cổng USB Console (đầu nối loại B)

Bộ lưu trữ USB trên cổng lưu trữ (Đầu nối loại A cho ABC-02-USB)

Đầu ra relay 1 liên tiếp báo động với công suất thực hiện hiện tại là 2 A @ 30 VDC

Đầu vào kỹ thuật số 1 đầu vào với cùng một mặt đất, nhưng được cách điện từ các thiết bị điện tử.

• +13 đến +30 V cho trạng thái “1”

• -30 đến +1 V cho trạng thái “0”

• Tối đa. đầu vào hiện tại: 8 mA

• Yêu cầu về nguồn điện

Điện áp đầu vào 110/220 VAC

Điện áp hoạt động từ 85 đến 264 VAC

Nhập ICS-G7748A hiện tại: Tối đa. 0,87 / 0,51 A @ 110/220 VAC

ICS-G7750A: Tối đa. 0,94 / 0,55 A @ 110/220 VAC

ICS-G7752A: Tối đa. 1,01 / 0,58 A @ 110/220 VAC

Quá tải hiện tại bảo vệ hiện tại

Giới thiệu :

Quy trình tự động hóa và ứng dụng tự động hóa giao thông kết hợp dữ liệu, thoại và video và do đó yêu cầu hiệu suất cao và độ tin cậy cao. Thiết kế mô-đun mạch chuyển mạch Gigabit của ICS-G7748A / G7750A / G7752A giúp cho việc lập kế hoạch mạng trở nên dễ dàng và cho phép bạn linh hoạt hơn bằng cách cho phép bạn cài đặt tới 48 cổng Gigabit Ethernet cộng với 4 cổng 10 Gigabit Ethernet. Khả năng Gigabit đầy đủ của ICS-G7748A / G7750A / G7752A làm tăng băng thông để mang lại hiệu suất cao và khả năng truyền nhanh số lượng lớn video, thoại và dữ liệu qua mạng. Các thiết bị chuyển mạch hỗ trợ các giao thức dự phòng Turbo Ring, Turbo Chain, và RSTP / STP, và không quạt và đi kèm với một nguồn cung cấp điện dự phòng bị cô lập để tăng độ tin cậy của hệ thống và sự sẵn có của mạng xương sống của bạn.

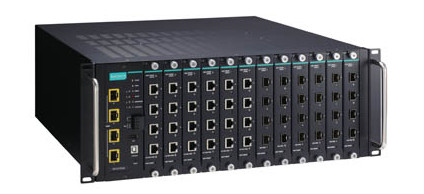

ICS-G7748A/ICS-G7750A/ICS-G7752A Series
