Thông số kỹ thuật IM gigabit

• Giao diện

Khe cắm cáp quang 1000BaseSFP

Cổng RJ45 10/100 / 1000BaseT (X) tốc độ đàm phán tự động và kết nối MDI / MDI-X tự động

Các chỉ báo LED Trạng thái cổng

Lưu ý: Xem biểu dữ liệu SFP-1G cho thông tin sản phẩm mô-đun Gigabit Ethernet SFP.

• Yêu cầu về nguồn điện

Công suất tiêu thụ (@ 24 V) IM-2GTX: 2,96 W

IM-2GSFP: 3,04 W

• Tính chất vật lý

Kích thước 24 x 65,9 x 101,1 mm (0,94 x 2,59 x 3,98 inch)

Trọng lượng IM-2GTX: 150 g (0,33 lb)

IM-2GSFP: 148 g (0,33 lb)

• MTBF (thời gian trung bình giữa các lần thất bại)

Thời gian IM-2GTX: 417,521 giờ

IM-2GSFP: 424,955 giờ

Cơ sở dữ liệu Telcordia (Bellcore), GB



Thông số IM nhanh

• Giao diện

Cổng cáp quang Cổng 100BaseFX (đầu nối SC / ST)

RJ45 Ports 10 / 100BaseT (X) tốc độ đàm phán tự động, chế độ Full-Half duplex, và kết nối MDI / MDI-X tự động

Các chỉ báo LED PWR, P1, P2, P3, trạng thái cổng P4

• Cáp quang



• Yêu cầu về nguồn điện

Công suất tiêu thụ (@ 24 V) IM-4TX: 1,29 W

IM-2MSC / 2TX: 2,06 W

IM-2MST / 2TX: 2,06 W

IM-2SSC / 2TX: 2,06 W

IM-1LSC / 3TX: 2,12 W

IM-4MSC: 6,6 W

IM-4MST: 6,6 W

IM-4SSC: 6,6 W

• Tính chất vật lý

Bảo vệ nhà ở IP30

Kích thước 40 x 127,8 x 100 mm (1,57 x 5,03 x 3,94 inch)

Trọng lượng IM-4TX: 215 g (0,48 lb)

IM-2MSC / 2TX: 245 g (0,54 lb)

IM-2MST / 2TX: 250 g (0,56 lb)

IM-2SSC / 2TX: 245 g (0,54 lb)

IM-1LSC / 3TX: 235 g (0,52 lb)

IM-4MSC: 250 g (0,56 lb)

IM-4MST: 270 g (0,6 lb)

IM-4SSC: 270 g (0,6 lb)

• MTBF (thời gian trung bình giữa các lần thất bại)

Thời gian IM-4TX: 4,403,579 giờ

IM-2MSC / 2TX, IM-2MST / 2TX, IM-2SSC / 2TX: 1,011,453 giờ

IM-1LSC / 3TX: 3.924.924 giờ

IM-4MSC, IM-4MST, IM-4SSC: 696,138 giờ

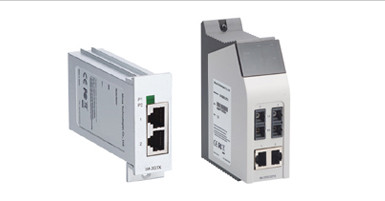

IM-1LSC/3TX Fast Ethernet interfaceAC module with 3 10/100BaseT(X) ports and 1 100BaseFX single-mode port (SC connector for 80 km transmission), 0 to 60°C operating temperature
IM-2GSFP Gigabit Ethernet interface module with 2 1000BaseSFP slots (see the SFP-1G series ordering information for available Gigabit Ethernet SFP modules), 0 to 60°C operating temperature
IM-2GTX Gigabit Ethernet interface module with 2 10/100/1000BaseT(X) ports, 0 to 60°C operating temperature
IM-2MSC/2TX Fast Ethernet interface module with 2 10/100BaseT(X) ports and 2 100BaseFX multi-mode ports (SC connectors), 0 to 60°C operating temperature
IM-2MST/2TX Fast Ethernet interface module with 2 10/100BaseT(X) ports and 2 100BaseFX multi-mode ports (ST connectors), 0 to 60°C operating temperature
IM-2SSC/2TX Fast Ethernet interface module with 2 10/100BaseT(X) ports and 2 100BaseFX single-mode ports (SC connectors), 0 to 60°C operating temperature
IM-4MSC Fast Ethernet interface module with 4 100BaseFX multi-mode ports (SC connectors), 0 to 60°C operating temperature
IM-4MST Fast Ethernet interface module with 4 100BaseFX multi-mode ports (ST connectors), 0 to 60°C operating temperature
IM-4SSC Fast Ethernet interface module with 4 100BaseFX single-mode ports (SC connectors), 0 to 60°C operating temperature
IM-4TX Fast Ethernet interface module with 4 10/100BaseT(X) ports, 0 to 60°C operating temperature
