Các tính năng của phần mềm

Quản lý IPv4 / IPv6, SNMP v1 / v2c / v3, LLDP, Cổng Gương, DDM, RMON, Máy chủ DHCP / Máy khách, Tùy chọn DHCP 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, Thông báo SNMP, Luồng Điều khiển, điều khiển lưu lượng áp suất ngược

Lọc VLAN 802.1Q, VLAN dựa trên cổng, GVRP, IGMP v1 / v2 / v3, GMRP

Các giao thức dự phòng STP, RSTP, MSTP, Turbo Ring v1 / v2, Turbo Chain, Liên kết tập hợp

Bảo mật RADIUS, TACACS +, SSL, SSH, Bảo vệ Bão phát sóng, Khóa cổng

Quản lý thời gian SNTP, Máy chủ NTP / Máy khách, IEEE 1588v2 PTP (dựa trên phần mềm)

Các giao thức công nghiệp EtherNet / IP, Modbus / TCP, PROFINET IO

MIB MIB-II, MIB giống như Ethernet, MIB P-BRIDGE, MIB Q-BRIDGE, MIB cầu, RSTP MIB, RMON MIB Nhóm 1, 2, 3, 9

• Chuyển thuộc tính

Hàng đợi ưu tiên 4

Tối đa Số VLAN 256

Phạm vi VLAN ID VID 1 đến 4094

Nhóm IGMP 2048

Kích thước bảng MAC 8 K

Kích thước bộ đệm gói 4 Mbits

Kích thước khung hình khổng lồ 9,6 KB

• Giao diện

RJ45 Ports 10/100 / 1000BaseT (X) tốc độ đàm phán tự động

Khe cắm cáp quang 100 / 1000BaseSFP

Bàn điều khiển nối tiếp cổng USB Console (đầu nối loại B)

Bộ lưu trữ USB trên cổng lưu trữ (Đầu nối loại A cho ABC-02-USB)

Công tắc DIP Turbo Ring, Master, Coupler, Dự trữ

Đầu ra relay 1 liên tiếp báo động 1 với công suất thực hiện 1 A @ 24 VDC

Đầu vào kỹ thuật số 1 đầu vào với cùng một mặt đất, nhưng được cách điện từ các thiết bị điện tử • +13 đến +30 V cho trạng thái “1”

• -30 đến +3 V cho trạng thái “0”

• Tối đa. đầu vào hiện tại: 8 mA

Nút Đặt lại Nút

• Yêu cầu về nguồn điện

Điện áp đầu vào 12/24/48 / -48 VDC, đầu vào kép dự phòng

Nhập EDS-G516E hiện tại: 0,39 A @ 24 VDC

EDS-G512E: 0,34 A @ 24 VDC

EDS-G508E: 0,28 A @ 24 VDC

Quá tải hiện tại bảo vệ hiện tại

Kết nối 2 khối thiết bị đầu cuối có thể tháo rời 2 tiếp điểm

Bảo vệ ngược cực

• Tính chất vật lý

Kim loại nhà ở

IP Rating IP30 bảo vệ

Kích thước 79,2 x 135 x 137 mm (3,1 x 5,3 x 5,4 in)

Trọng lượng 1440 g (3,18 lb)

Lắp đặt giá treo DIN, lắp tường (với bộ tùy chọn)

• Giới hạn môi trường

Nhiệt độ hoạt động Mô hình tiêu chuẩn: -10 đến 60 ° C (14 đến 140 ° F)

Nhiệt độ rộng. Kiểu máy: -40 đến 75 ° C (-40 đến 167 ° F)

Nhiệt độ bảo quản -40 đến 85 ° C (-40 đến 185 ° F)

Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)

• Tiêu chuẩn và chứng nhận

An toàn UL 508

Vị trí nguy hiểm UL / cUL Nhóm 1 Phòng 2 Nhóm A / B / C / D, Khu vực ATEX 2 Ex nA nC IIC T4 Gc

EMC EN 61000-6-2 / 6-4

EMI CISPR 22, FCC Phần 15B Hạng A.

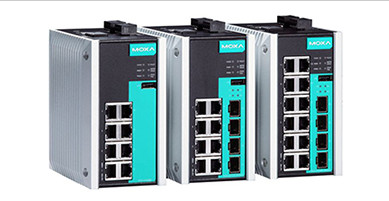

EDS-G508E 8-port full Gigabit managed Ethernet switch,8 Gigabit T(X) ports, -10 to 60°C operating temperature
EDS-G508E-T 8-port full Gigabit managed Ethernet switch,8 Gigabit T(X) ports, -40 to 75°C operating temperature
EDS-G512E-4GSFP 12-port full Gigabit managed Ethernet switch,8 Gigabit T(X) ports, 4 Gigabit SFP slots, -10 to 60°C operating temperature
EDS-G512E-4GSFP-T 12-port full Gigabit managed Ethernet switch,8 Gigabit T(X) ports, 4 Gigabit SFP slots, -40 to 75°C operating temperature
EDS-G516E-4GSFP 16-port full Gigabit managed Ethernet switch, 12 Gigabit T(X) ports, 4 Gigabit SFP slots, -10 to 60°C operating temperature
EDS-G516E-4GSFP-T 16-port full Gigabit managed Ethernet switch, 12 Gigabit T(X) ports, 4 Gigabit SFP slots, -40 to 75°C operating temperature
