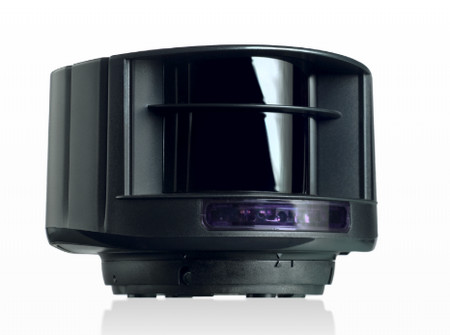

Cảm biến laser LZR®-P220 đảm bảo sự an toàn của mọi người trong vùng pinch của cửa quay. Màn hình laser có độ phân giải cao đóng chặt cạnh đóng độc hại trên mọi loại cửa quay, độc lập với điều kiện sàn và thời tiết ở mức tối đa. chiều cao lắp đặt là 5 m. Bộ cảm biến tuân thủ các tiêu chuẩn và quy định của Châu Âu.

Technology

LASER scanner, time-of-flight measurement



Detection mode

Presence



Max. detection range

5 m × 1 m (at max. 4 m according to DIN 18650)



Remission factor

> 5 %



Target size

DIN 18650 test body CA: 700 mm x 300 mm x 200 mm
DIN 18650 test body CB: Ø 50 mm (at max. 4 m)



Emission characteristics



IR LASER

Wavelength 905 nm; max. output pulse power 75 W; Class 1



Red visible LASER

Wavelength 650 nm; max. output CW power 3 mW; Class 3R



Supply voltage

10-35V DC @ sensor side



Power consumption

< 5 W



Peak current at power-on

2.2 A (max. 22 ms @ 24 V)



Response time

Typ. 80 ms - max. 150 ms



Output

1 output NO or NC (galvanic isolated - polarity free)



Max. switching voltage

35 V DC / 24V AC



Max. switching current

80 mA (resistive)



Monitoring input

1 optocoupler (galvanic isolated - polarity free)



Max. contact voltage

30 V DC (over-voltage protected)



Voltage treshold

Log. H: >8 V DC; Log. L: <3 V DC



LED-signals

1 blue LED: power-on status
1 orange LED: error status
1 bi-coloured LED: detection/output status



Dimensions

125 mm (L) × 93 mm (D) × 70 mm (H) ( mounting bracket + 14 mm )



Material

PC/ASA (colour : black)



Mounting angles on bracket

-45°, 0°, 45°



Rotation angles on bracket

-5° to +5° ( lockable )



Tilt angles on bracket

-3° to +3°



Protection degree

IP65



Temperature range

-30 °C to +60 °C if powered; -10°c to +60°C unpowered



Humidity

0-95 % non-condensing



Vibrations

< 2 G (if powered)



Pollution on front screens

Max. 30%; homogenous



Accessories

LBA, LZR-P220 RETROFIT CABLE



Norm conformity

EN 12978:2009; EN ISO 13849-1 : 2008 Pl «d» / CAT2; EN 60529:2001 IP 65; IEC 60825-1:2007 Laser Class 1 & 3R; EN 60950-1:2005; EN 61000-6-2:2005 EMC - Industrial level; EN 61000-6-3:2006 EMC - Commercial level; IEC 61496-1:2009; EN 61496-3:2008 ESPE Type 2; EN 62061:2005 SIL 2; DIN 18650-1:2010 Chapter 5.7.4
